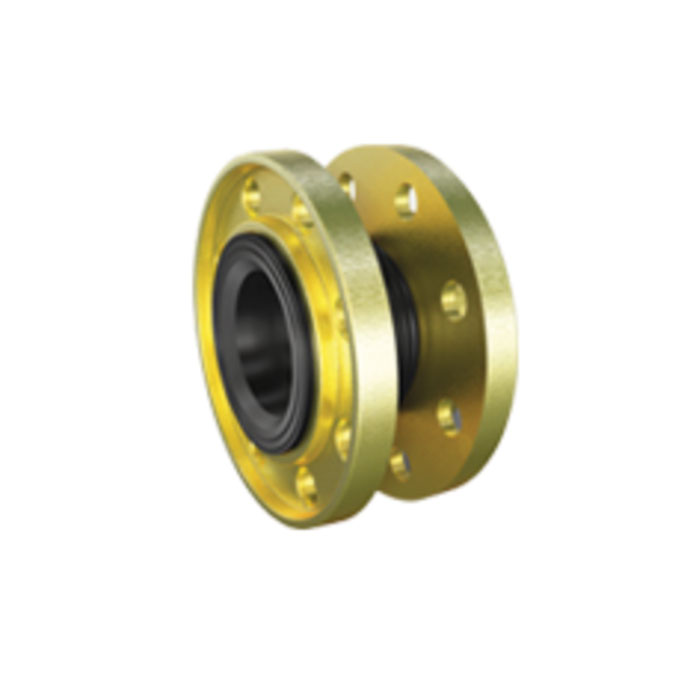

Kauçuk Kompansatör Tip KRS-5

KRS-5

Kauçuk Kompansatör

Kauçuk kompansatörler, eksenel kompansatör çeşitleri arasında yer alan ve özellikle boru hatlarında meydana gelen ısıl genleşmeleri eksen boyunca absorbe etmek amacıyla kullanılan esnek genleşme elemanlarıdır. Bu kompansatörler, yüksek elastikiyet özelliklerine sahip kauçuk yapıları sayesinde hem eksenel hareketleri dengelemek hem de sistem içerisindeki titreşim ve gürültüyü sönümlemek için etkili bir çözüm sunar.

Kauçuk malzemenin doğal esnekliği sayesinde, boru sisteminde oluşan termal uzamalar, basınç değişimleri ve küçük eksen kaçıklıkları etkili bir biçimde tolere edilir. Bu özellik, özellikle bina tesisatları, ısıtma-soğutma sistemleri, HVAC uygulamaları, pompa bağlantıları ve çeşitli endüstriyel hatlarda önemli avantajlar sağlar.

Borulama sistemi, genellikle farklı genleşme bölgelerine ayrılarak, bu bölgeler sabit noktalarla birbirinden izole edilir. Böylece her bir genleşme bölgesinde oluşan hareket, yalnızca o bölgeye konumlandırılan eksenel kompansatör tarafından absorbe edilir. Kauçuk kompansatörlerin esnek yapısı, bu hareketleri kontrol altına alırken aynı zamanda sistem elemanlarını darbe, titreşim ve genleşme gerilimlerinden korur.

Ayrıca, kauçuk kompansatörler korozyona karşı dirençli olmaları, düşük bakım gereksinimleri ve kolay montaj avantajlarıyla da tercih edilmektedir. Bu yönüyle hem teknik performans hem de işletme maliyeti açısından kullanıcıya uzun vadeli fayda sağlar.

Teknik Bilgi

Standart Üretim : EPDM – Epidyem (Su, sıcak su, soğutma suyu, buhar, asite ve benzer uygulamalar için)
Özel Üretim : NBR – (Yağ, tuzlu su, gaz, doğalgaz, fueloil, sıkıştırılmış hava sistemleri, antifiriz, birleşik soğutma sistemleri ve benzer uygulamalar için)

Dizayn Basıncı : 16 BAR
Dizayn Sıcaklığı : 110 C max
Patlama Basıncı : 20 C de 45 Bar

Standart Flanş : Rst 37-2 (DIN 1.0038) PN 2.5 – PN 6 – PN 10 – PN 16
Özel Flanş : Karbon Çelik, Paslanmaz Çelik , DIN – BS – EN – ANSI vs.

Standart Kordbezi : Naylon – Polyamid

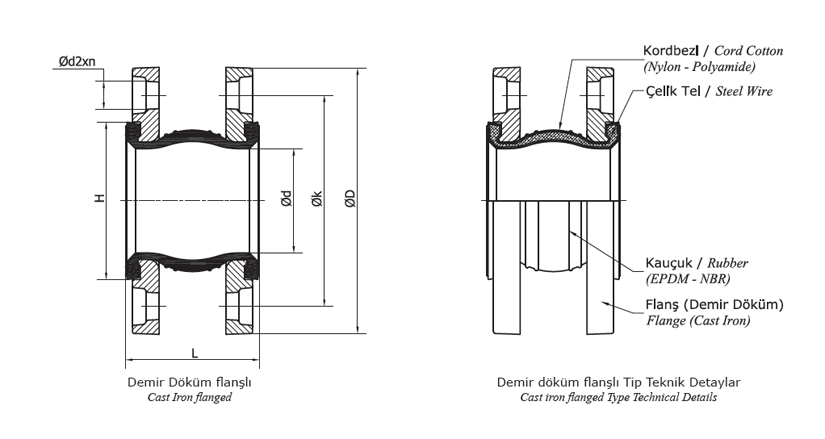

Teknik Çizim

Uygulamalar

Pompa çıkışlarındaki gürültüyü önlemek için, ısıtma, havalandırma, klima ve benzer sistemde, Hava kompresörlerinde, termik santrallerde, tüm endüstriyel uygulamalar, kimyasal tesislerde, titreşim ve gürültü önleme amaçlı sistemler vs.

EPDM

EPDM esaslı kauçuk kompansatörler, alkalin atık sular, sıcak su ve buhar hatlarında güvenle kullanılır. Yüksek ısı ve yaşlanma dayanımı sunar. Yağsız sıkıştırılmış hava ve bazı kimyasallarda mükemmel sızdırmazlık sağlar. Hidrokarbonlarla uyumlu değildir.

Sıcaklık Aralığı: -35 °C – 130 °C
Yağlı akışkanlar için uygun değildir.

NBR

NBR bazlı kauçuk kompansatörler, mineral yağlar, yakıtlar, solventler ve birçok endüstriyel gazla uyumludur. Aşınma ve yıpranmaya karşı oldukça dirençlidir. Yağ ve yakıt içeren sistemlerde uzun ömürlü performans sunar. Isı dayanımı orta seviyededir.

Sıcaklık Aralığı: -20 °C – +90 °C (120°C)
Buhar ve sıcak su için uygun değildir.

NEOPRENE

Neoprene kauçuk kompansatörler, içme suyu, havalandırma sistemleri, kül içerikli hatlar ve hafif yağlı sıkıştırılmış hava uygulamalarında tercih edilir. Alev geciktirici yapıya sahiptir. Orta düzeyde kimyasal direnç ve UV dayanımı ile öne çıkar.

Sıcaklık Aralığı: -35 °C – 130 °C

Flanş Bilgisi

DN 25 – DN 300 arası ölçülerde flanşlar demir döküm olup, DN 300 ve üstü ölçülerde flanşlar, karbon çelikden imal edilmektedir. İsteğe göre küçük ölçülerde de karbon çelik flanşlar kullanılabilir.

Özel Not

Talep edilirse dizayn sıcaklığı +950°C’ye kadar çıkar. Özel istekler için bize ulaşın. Flanş tabloları teknik tablolar bölümünde yer alır. Ürün ağırlıkları ±%10 toleranslıdır. Aşındırıcı akışkanlarda layner önerilir.

Çap DN ø	Boy L mm	İç ø d mm	Dış ø Do mm	Hareket +/- AX mm	Yay Sabiti AX N/mm	Körük Efektif Alanı KEA cm²	Flanş Dış Çap D mm	Flanş Delik Merkezi k mm	Flanş Kalınlığı b mm	Flanş Delik Adedi n	Delik Çapı e mm	Yaklaşık Ağırlık Kg Kg
25	120	36	45	10	86	12	115	85	16	4	14	2,70
32	130	44	53	15	60	18	140	100	16	4	18	4,10
40	130	50	62	15	60	24	150	110	16	4	18	4,10
50	150	61	77	17	88	37	165	125	18	4	18	5,10
65	160	77	97	19	89	58	185	145	18	4	18	7,20
80	170	90	115	24	80	82	200	160	20	8	18	8,00
100	175	117	146	24	89	134	220	180	20	8	18	10,00
125	195	142	170	26	68	192	250	210	22	8	18	8,00
150	220	169	199	26	130	265	285	240	22	8	22	17,00
200	220	220	254	36	158	442	340	295	24	12	22	26,00
250	235	275	315	27	230	683	405	355	26	12	26	37,00
300	320	328	393	23	665	1019	460	410	28	12	26	52,00
350	320	365	419	23	713	1205	520	470	30	16	26	73,00
400	330	410	476	20	812	1538	580	525	32	16	30	91,00
450	340	460	526	20	919	1897	640	585	32	20	30	117,00
500	350	508	569	20	1009	2273	715	650	34	20	33	142,00

Diğer L Boylarında Kauçuk Tipler

Çap DN ø	Boy L mm	İç ø d mm	Dış ø Do mm	Hareket +/- AX mm	Yay Sabiti AX N/mm	Körük Efektif Alanı KEA cm²	Flanş Dış Çap D mm	Flanş Delik Merkezi k mm	Flanş Kalınlığı b mm	Flanş Delik Adedi n	Delik Çapı e mm	Yaklaşık Ağırlık Kg Kg
25	120	36	45	10	86	12	115	85	16	4	14	2,70
32	130	44	53	15	60	18	140	100	16	4	18	4,10
40	130	50	62	15	60	24	150	110	16	4	18	4,10
50	150	61	77	17	88	37	165	125	18	4	18	5,10
65	160	77	97	19	89	58	185	145	18	4	18	7,20
80	170	90	115	24	80	82	200	160	20	8	18	8,00
100	175	117	146	24	89	134	220	180	20	8	18	10,00
125	195	142	170	26	68	192	250	210	22	8	18	8,00
150	220	169	199	26	130	265	285	240	22	8	22	17,00
200	220	220	254	36	158	442	340	295	24	12	22	26,00
250	235	275	315	27	230	683	405	355	26	12	26	37,00
300	320	328	393	23	665	1019	460	410	28	12	26	52,00
350	320	365	419	23	713	1205	520	470	30	16	26	73,00
400	330	410	476	20	812	1538	580	525	32	16	30	91,00
450	340	460	526	20	919	1897	640	585	32	20	30	117,00
500	350	508	569	20	1009	2273	715	650	34	20	33	142,00

Çok Amaçlı Kullanım

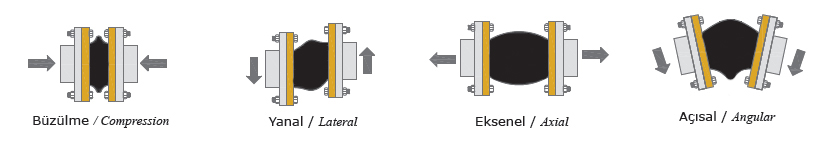

KRS – 5 kauçuk kompansatörler eksenel, yanal ve açısal hareketleri absorbe etme amaçlı da kullanılabilmektedir. Yukarıdaki resimde KRS – 5 kauçuk kompansatörlerin çalışma esnasındaki bazı hareketleri gösterilmektedir. KRS – 5 Kauçuk kompansatörler boru hatlarında uzunlamasına olarak meydana gelen eksenel hareketleri , yüksek basınçlarda oluşan yanal hareketleri, yetersiz şekilde uygulanan sabit nokta uygulamalarında oluşan açısal hareketleri verimli bir şekilde giderme özelliklerine sahiptir. Dayanıklı dizaynı ile birçok uygulamada başarılı bir şekilde kullanılmakta olan KRS – 5 kauçuk kompansatörler kullanım amacına uygun şekilde dizayn edildiğinde sistemdeki hertürlü sıkıntıyı gidererek, sorunsuz çalışma koşulları yaratır.

Teknik Çizim

Kurulum Sonrasında Dikkat Edilmesi Gereknler

Eğer kompansatörler kaynak ve kesme işleri alanlarına yakınsa körük kısmı korunma amaçlı kaplanmalıdır. Körük kısmı kesinlikle boyanmamalıdır.Solvent ve benzer çözücü özelliğe sahip kimyasal maddeler kompansatörün körük kısmına zarar verebilir. Kompansatörlerde çarpma sırasında oluşabilecek hasarlara karşı çok dikkatli olunmalıdır. Yüksek ortam sıcaklıklarında da körük kısmı zarar görebilir.Sabit nokta ve kayar mesnet uygulamaları kesinlikle talimatlara uygun olmalıdır. Boru hatlarının durumuna göre limitrot çubuklarının kullanılması kompansatörlerin ömrünü uzatır.
