KRS-12 PN 16
Sabit Flanşlı
Sabit flanşlı kompansatörler, eksenel kompansatör kategorisine giren ve boru hatlarında oluşan ısıl genleşmeleri eksenel yönde absorbe etmek amacıyla kullanılan özel genleşme elemanlarıdır. Bu kompansatörler, boru sistemindeki sıcaklık değişimlerinden kaynaklanan boyuna hareketleri kontrol ederek, tesisatın genel güvenliğini ve çalışma ömrünü artırır.
Borulama sistemi, farklı genleşme bölgelerine ayrılarak her bölüm, stratejik olarak yerleştirilen sabit noktalarla birbirinden izole edilir. Bu mühendislik yaklaşımı sayesinde, belirli bir bölgede meydana gelen genleşme hareketi yalnızca o bölgeye ait sabit flanşlı eksenel kompansatör tarafından absorbe edilir.
Bu sayede sistemdeki diğer ekipmanlar gereksiz yüke maruz kalmaz, hat boyunca oluşabilecek deformasyon ve bağlantı gevşemeleri önlenmiş olur. Sabit flanşlı kompansatörler, özellikle yüksek sıcaklık farklarının olduğu uygulamalarda güvenilir performans sağlamak amacıyla tercih edilir.
Teknik Bilgi
Standart Üretim : AISI 321 – DIN 1.4541
Özel Üretim : AISI 304 (DIN 1.4541), AISI 309 (DIN 1.4828), AISI 316 (DIN 1.4401), AISI 316 ti (DIN 1.4571) vs
Dizayn Basıncı : 2.5 BAR
Dizayn Sıcaklığı : – 196 + 550 C
Standart Flanş : Rst 37-2 (DIN 1.0038) PN 2.5 – PN 6 – PN 10 – PN 16
Özel Flanş : Paslanmaz Çelik DIN – BS – EN – ANSI vs.
Standart Liner : AISI 321 – DIN 1.4541
Özel Liner : AISI 304 (DIN 1.4541), AISI 309 (DIN 1.4828), AISI 316 (DIN 1.4401), AISI 316 ti (DIN 1.4571) vs

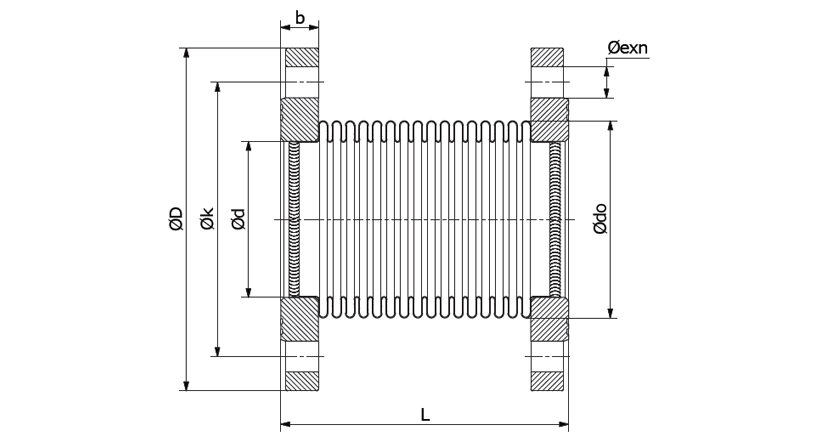

Teknik Çizim
Uygulamalar
Eksenel genleşmeleri absorbe etmek, sistemdeki gerilimi ve gürültüyü düşürmek, tüm makinalar, tüm motorlar, tüm pompalar, endüstriyel uygulamalar, egzost uygulamaları, gaz ve su hatları, içme suyu hatları vb.
Boya Bilgisi
DN 25–DN 300 arası flanşlar kadmiyum kaplıdır. DN 300 ve üstü ölçülerde ise korozyona karşı dirençli özel boyalı flanşlar kullanılır. Endüstriyel sistemler için yüksek dayanıklılık ve uzun ömürlü kullanım sunar.
Özel Not
Talep edilirse dizayn sıcaklığı +950°C’ye kadar çıkar. Özel istekler için bize ulaşın. Flanş tabloları teknik tablolar bölümünde yer alır. Ürün ağırlıkları ±%10 toleranslıdır. Aşındırıcı akışkanlarda layner önerilir.
DN ø | L mm | ø d mm | ø Do mm | +/- AX mm | AX N/mm | KEA cm² | Flanş Dış Çap D mm | Flanş Delik Merkezi k mm | Flanş Kalınlığı b mm | Flanş Delik Adedi n | Delik Çapı e mm | Yaklaşık Ağırlık Kg Kg |
| 25 | 120 | 36 | 45 | 10 | 86 | 12 | 115 | 85 | 16 | 4 | 14 | 2,70 |
| 32 | 130 | 44 | 53 | 15 | 60 | 18 | 140 | 100 | 16 | 4 | 18 | 4,10 |
| 40 | 130 | 50 | 62 | 15 | 60 | 24 | 150 | 110 | 16 | 4 | 18 | 4,10 |
| 50 | 150 | 61 | 77 | 17 | 88 | 37 | 165 | 125 | 18 | 4 | 18 | 5,10 |
| 65 | 160 | 77 | 97 | 19 | 89 | 58 | 185 | 145 | 18 | 4 | 18 | 7,20 |
| 80 | 170 | 90 | 115 | 24 | 80 | 82 | 200 | 160 | 20 | 8 | 18 | 8,00 |
| 100 | 175 | 117 | 146 | 24 | 89 | 134 | 220 | 180 | 20 | 8 | 18 | 10,00 |
| 125 | 195 | 142 | 170 | 26 | 68 | 192 | 250 | 210 | 22 | 8 | 18 | 8,00 |
| 150 | 220 | 169 | 199 | 26 | 130 | 265 | 285 | 240 | 22 | 8 | 22 | 17,00 |
| 200 | 220 | 220 | 254 | 36 | 158 | 442 | 340 | 295 | 24 | 12 | 22 | 26,00 |
| 250 | 235 | 275 | 315 | 27 | 230 | 683 | 405 | 355 | 26 | 12 | 26 | 37,00 |
| 300 | 320 | 328 | 393 | 23 | 665 | 1019 | 460 | 410 | 28 | 12 | 26 | 52,00 |
| 350 | 320 | 365 | 419 | 23 | 713 | 1205 | 520 | 470 | 30 | 16 | 26 | 73,00 |
| 400 | 330 | 410 | 476 | 20 | 812 | 1538 | 580 | 525 | 32 | 16 | 30 | 91,00 |
| 450 | 340 | 460 | 526 | 20 | 919 | 1897 | 640 | 585 | 32 | 20 | 30 | 117,00 |
| 500 | 350 | 508 | 569 | 20 | 1009 | 2273 | 715 | 650 | 34 | 20 | 33 | 142,00 |
