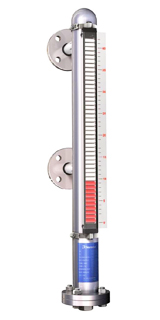

KRS-138 Seviye Göstergesi

Büyük Skalalı Tip

Manyetik seviye göstergeleri, sıvı seviyesinin ölçümü istenen depoya farklı bağlantı şekilleriyle monte edilir. Depodaki sıvının yükselip alçalmasıyla, birleşik kaplar prensibi gereği by-pass tüp içindeki şamandıra da yükselir ve alçalır. Şamandıranın bu hareketi ile, by-pass tüpün dışındaki alüminyum profil içine dizilmiş olan çift renkli manyetik disklerin kendi etrafında dönmesini sağlar. Şamandıra içindeki mıknatıs, şamandıranın batma derinliğine göre sıvı seviyesi ile aynı hizada bulunur. Böylelikle şamandıranın renklerini değiştirdiği çift renkli manyetik profil diskleri seviyesini tam ve kusursuz bir şekilde gösterebilmektedir. Şamandıra yükselirken manyetik profil diskleri kırmızıya, şamandıra alçalırken ise beyaza dönüşür. Böylece tank taki sıvının seviyesi en doğru şekilde gözlenmiş olur.

Manyetik seviye göstergeleri otomasyon sistemlerinde de kullanılabilen nitelikte cihazlardır.

Skala kullanılarak deponun sıvı ölçümü uzunluk, hacim vs. cinsinden gözlenebilir. Kontaklar kullanılarak pompa, selenoid vana vs. gibi cihazlar kontrol edilebilir. Manyetik seviye gösterge cihazına, reed-switch dizgisi ve dijital kontrol panosu donanımı eklenerek seviye bilgisi otomasyon sistemine iletilebilir.

Batma Mesafesi

H=Şamandıra Boyu – 10 mm.

Flanş Merkez Mesafesi

L=150 – 5500 mm.

Çalışma Şartları

Dizayn basıncı : 16 BAR
Dizayn sıcaklığı : – 40 + 200 C

Cog Cog

Kullanım Alanları

  • Kimyasal depolama tankları,
  • Buhar kazanları,
  • Gaz Tankları,
  • Yer altı tankları,
  • Asit Tankları
Check Check

Avantajları

  • Sürekli ve kolay bir izleme
  • Sızdırmaz bir dizayn
  • Uluslarası normda flanş bağlantısı (ANSI, DIN v.s.)
  • Birçok farklı akışkanda çalışma imkanı
  • Yüksek sıcaklık ve basınç dayanımı
  • Uzun ömür
Chart-line Chart-line

Akışkanlar

  • Petrol ürünleri
  • Su, atık su, deniz suyu
  • Asitler
  • Gaz (sıvı halde)
  • Kostik maddeler
  • Köpük (sıvı halde)

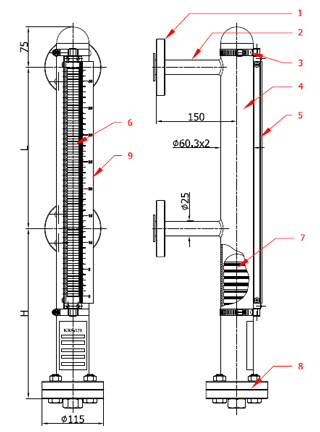

1
2
3
4
5
6
7
8
9
1

Flanş Bağlantısı : DN 20 PN16 St 37-2

2

Bağlantı Borusu : AISI 304

3

 Boru Kelepçesi : AISI 304

4

Bypass Borusu : AISI 304

5

Gösterge Profili : Alüminyum

6

Manyetik Diskler : Isıya Dayanıklı Özel Plastik

7

Şamandıra : AISI 316 L

8

Alt Tahliye Flanşı : St 37-2

9

Oransal Boru : AISI 304

Attention Attention

Özel Not

Tüm Seviye Göstergelerinin karbon çelik olan kısımları kadmiyum kaplıdır. Ürünlerimiz fabrika ve imalat hatalarına karşı 2 yıl garantilidir . Çok özel taleplerinizi lütfen bize danışınız. Flanş ve boru ölçü tabloları ve daha fazlası için lütfen faydalı teknik tablolar bölümümüze bakınız. Aşındırıcı akışkanlar için mutlaka bize danışınız.

Yaşanabilecek Bazı Hatalar ve Çözümleri

Gösterge paneli ters monte edilmiş olduğundan, yanlış renkte seviye görüntülenir. Çözüm; Gösterge panelini sökerek, 180 C lik bir şekilde ters çevirip cihazınıza yeniden takın sorun çözülecektir.

  1. Şamandıra yoğunluğu fazla olan akışkanlarda, kirlenmiş ve  sıkışmış olabilir. Çözüm; Şamandırayı çıkarıp temizledikten sonra yeniden takın.
  2. Şamandıra tank içindeki katı maddelerin By-pass tüp içine kaçması  ile sıkışmış olabilir. Çözüm; Şamandırayı çıkarıp yabancı maddeleri tüp içindeki temizledikten sonra yeniden takın.
  3. Şamandıra zarar görmüş ve bozulmuş olabilir. Çözüm; Şamandırayı değiştirin, yeni bir şamandıra takın.
  4. Şamandıra ters şekilde By-pass tüp içine yerleştirilmiş olabilir. Çözüm; Şamandıranın yönünü üzerindeki ok istikametine göre doğru şekilde çevirip, takın.
  1. Şamandıra yoktur. Çözüm; Şamandıra takın.
  2. Şamandıra yoğunluğu fazla olan akışkanlarda, kirlenmiş ve  sıkışmış olabilir. Çözüm; Şamandırayı çıkarıp temizledikten sonra yeniden takın.
  3. Şamandıra tank içindeki katı maddelerin By-pass tüp içine kaçması  ile sıkışmış olabilir. Çözüm; Şamandırayı çıkarıp yabancı maddeleri tüp içindeki temizledikten sonra yeniden takın.
  4. Şamandıra zarar görmüş ve bozulmuş olabilir. Çözüm; Şamandırayı değiştirin, yeni bir şamandıra takın.
  5. Şamandıra ters şekilde By-pass tüp içine yerleştirilmiş olabilir. Çözüm; Şamandıranın yönünü üzerindeki ok istikametine göre doğru şekilde çevirip, takın.
  6. Gösterge profilindeki diskler sıkışmış veya kelepçeler vasıtasıyla fazla sıkışmış olabilir. Çözüm; Kullanım klavuzundaki talimatlara uygun şekilde monte edin.

Montaj Şekli
