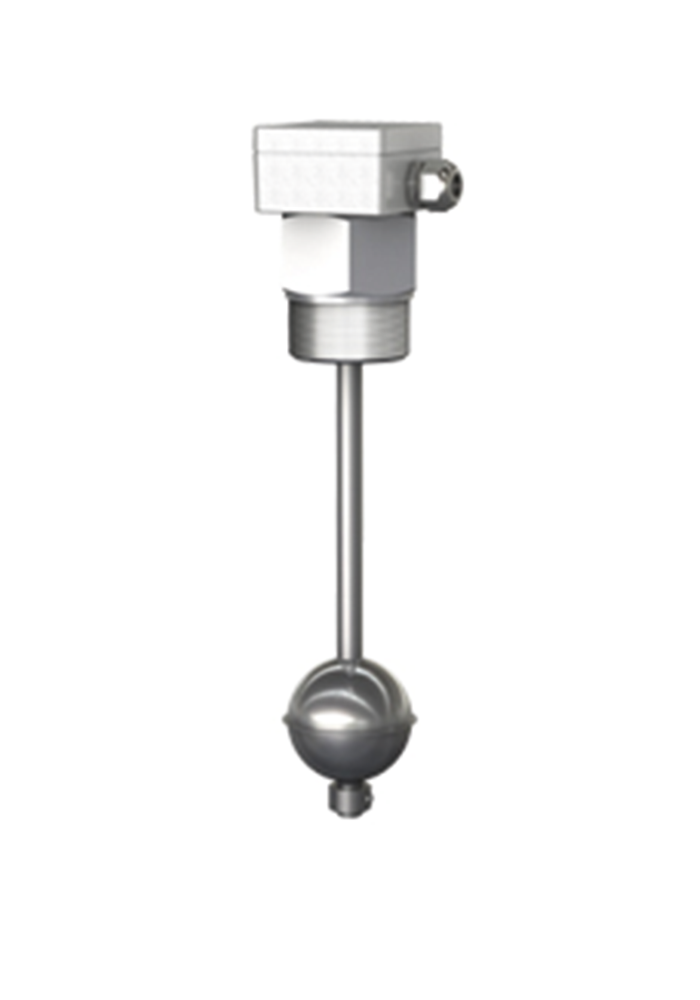

KRS-114 Seviye Sensörü

Dönüştürücülü Dişli Tip

Seviye Sensörleri, paslanmaz çelik boru üzerinde hareket edebilen paslanmaz çelik şamandıra ve çeşitli kontrol panolarından oluşur. Kullanıcının talebine göre istenen boylarda üretilebilir. Paslanmaz çelik boru içerisine yerleştirilen reed-switchlerin,boru üzerinde gezinen manyetik şamandıra tarafından uyarılması ve bu ikazın kontrol panosuna aktarılması prensibine göre çalışır.

Elde edilen bu sinyaller ile pompa,selenoid vana,v.s. gibi cihazları kontrol edebilir.Ayrıca alınan bu sinyaller Dijital kontrol panosuna aktarılarak sıvı seviyesi %, litre, v.s. olaral izlenebilir ve 0-10V veya 4-20mA analog çıkış ile otomasyon sistemine aktarılabilir.

Boru Boyu

L=300 – 600 mm.

Çalışma Şartları

Dizayn basıncı : 10 BAR
Dizayn sıcaklığı : – 10 + 150 C

Cog Cog

Kullanım Alanları

  • Kimyasal depolama tankları,
  • Buhar kazanları,
  • Gaz Tankları,
  • Yer altı tankları,
  • Asit Tankları
Check Check

Avantajları

  • Sürekli ve kolay bir izleme
  • Sızdırmaz bir dizayn
  • Uluslarası normda flanş bağlantısı (ANSI, DIN v.s.)
  • Birçok farklı akışkanda çalışma imkanı
  • Yüksek sıcaklık ve basınç dayanımı
  • Uzun ömür
Chart-line Chart-line

Akışkanlar

  • Petrol ürünleri
  • Su, atık su, deniz suyu
  • Asitler
  • Gaz (sıvı halde)
  • Kostik maddeler
  • Köpük (sıvı halde)

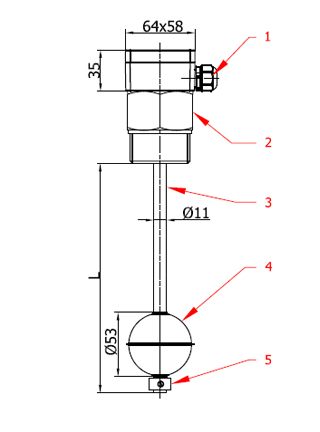

1
2
3
4
5
1

Bağlantı Kutusu: Alüminyum

2

Dişli Bağlantısı : 2” BSP St37-2

3

Boru : AISI 304

4

Şamandıra : AISI 304

5

Şamandıra Tutucusu : AISI 304

Attention Attention

Özel Not

Tüm Seviye Sensorlerinin karbon çelik olan kısımları kadmiyum kaplıdır. Ürünlerimiz fabrika ve imalat hatalarına karşı 2 yıl garantilidir . Çok özel taleplerinizi lütfen bize danışınız. Flanş ve boru ölçü tabloları ve daha fazlası için lütfen faydalı teknik tablolar bölümümüze bakınız. Aşındırıcı akışkanlar için mutlaka bize danışınız.

Water Water

Çeşitli Akışkanlar Ve Yoğunlukları

AkışkanSıcaklık
°C		Yoğunluk
kg/m		AkışkanSıcaklık
°C		Yoğunluk
kg/m
Acetone25 °C

784.58

Hexanol25 °C

654.83

Alcohol, ethyl25 °C785.06

Isobutyl alcohol
20 °C

801.60
Alcohol, methyl
25 °C

786.51

Kerosene60 F

817.15
Automobile oils
25 °C

880-940

Linseed oil
25 °C

929.07
Benzene25 °C

873.81

Methanol20 °C

791.30
n-Butyl Acelate
20 °C

879.60MEK25 °C

802.52
n-butyl Alcohol
20 °C

809.70Milk15 °C

1020-1050

n-Butyl Chloride
20 °C

886.20Naphtha15 °C

664.77
Carbolic acid
15 °C

956.30Napthalene25 °C

820.15
Coconut oil
15 °C

924.27Octane15 °C

917.86
Cotton seed oil
15 °C

925.87Olive Oil
20 °C

800-920

Crude oil 32.6 API°
60 F

862.00Propylene glycol
25 °C

965.27
Diesel fuel oil 20 to 60
15 °C
820-950

Pyridine25 °C

978.73
Dimethyl Acetamide
15 °C
941.50Rosin oil
15 °C

980.00
Ethyl acetate
20 °C

900.60Sea water
25 °C

1025.18

Ethyl Alcohol
20 °C

789.20Soya bean oil
15 °C

924-928

Fuel Oil
60 F

890.13Sunflower oil
20 °C

920.00

Gas Oils
60 F

890.00Styrene25 °C

903.4
